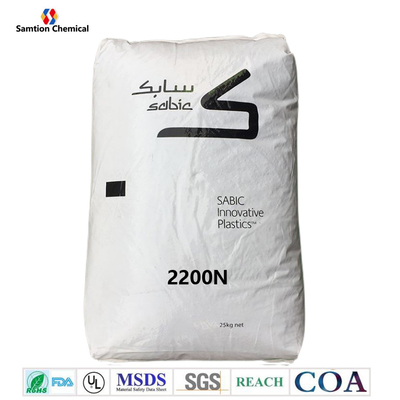

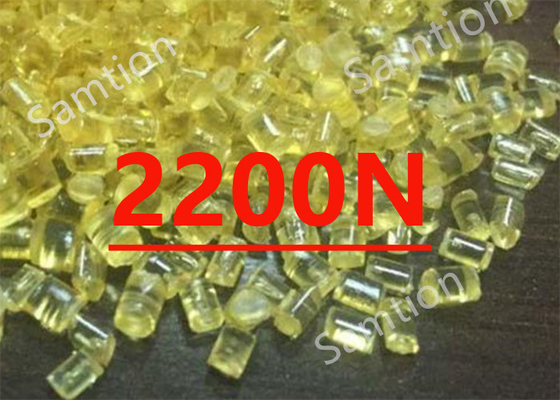

S-PlasticsSon 2200Nreçine% 20 cam lifle doldurulmuş polieterimid (Tg 217C).
| Tipik Özellikler(1) | |||
| Mekanik | Değer | Birim | Standart |
| Çekici Baskı, Yld, Tip I, 5 mm/min | 130 | MPa | ASTM D 638 |
| Çekim gerginliği, brk, tip I, 5 mm/dakika | 130 | MPa | ASTM D 638 |
| Çekici gerginlik, yld, tip I, 5 mm/min | 4 | % | ASTM D 638 |
| Çekim gerginliği, brk, tip I, 5 mm/min | 4 | % | ASTM D 638 |
| Çekim modülü, 5 mm/dakika | 6890 | MPa | ASTM D 638 |
| Fleksürel gerginlik, yld, 1,3 mm/dakika, 50 mm genişlik | 228 | MPa | ASTM D 790 |
| Flexural Modulus, 1,3 mm/min, 50 mm genişlik | 6890 | MPa | ASTM D 790 |
| Sertlik, Rockwell M. | 114 | - | ASTM D 785 |
| Taber Abrasion, CS-17, 1 kg | 17 | mg/1000cy | S-Plastics Metodu |
| Çekim gerginliği, verim, 5 mm/min | 140 | MPa | ISO 527 |
| Çekim gerginliği, kırılma, 5 mm/dakika | 140 | MPa | ISO 527 |
| Çekici gerginlik, verim, 5 mm/min | 2 | % | ISO 527 |
| Çekici gerginlik, kırılma, 5 mm/dakika | 2 | % | ISO 527 |
| Çekim modülü, 1 mm/dakika | 6800 | MPa | ISO 527 |
| Bükme gerginliği, verim, 2 mm/min | 210 | MPa | ISO 178 |
| Flexural Modulus, 2 mm/min | 6500 | MPa | ISO 178 |
| Sertlik, H358/30 | 150 | MPa | ISO 2039-1 |
| DÖŞEM | Değer | Birim | Standart |
| Izod Çarpışma, notsuz, 23°C | 481 | J/m | ASTM D 4812 |
| Izod Çarpışma, 23°C | 64 | J/m | ASTM D 256 |
| Izod Çarpışması, Geri Çarpıştırılmış, 3,2 mm | 465 | J/m | ASTM D 256 |
| Enstrümanlı Çarpışma Toplam Enerjisi, 23°C | 10 | J | ASTM D 3763 |
| Izod Çarpışma, notsuz 80*10*4 +23°C | 30 | KJ/m2 | ISO 180/1U |
| Izod Çarpışma, notsuz 80*10*4 -30°C | 30 | KJ/m2 | ISO 180/1U |
| Izod Çarpışma, 80*10*4 +23°C notlu | 5 | KJ/m2 | ISO 180/1A |
| Izod Çarpışma, 80*10*4 -30°C notlu | 5 | KJ/m2 | ISO 180/1A |
| Charpy 23°C, V notu Edgew 80*10*4 sp=62mm | 9 | KJ/m2 | ISO 179/1eA |
| Charpy -30°C, V not Edgew 80*10*4 sp=62mm | 9 | KJ/m2 | ISO 179/1eA |
| Charpy 23°C, Unnotch Edgew 80*10*4 sp=62mm | 35 | KJ/m2 | ISO 179/1eU |
| Charpy -30°C, Unnotch Edgew 80*10*4 sp=62mm | 35 | KJ/m2 | ISO 179/1eU |
| Termal | Değer | Birim | Standart |
| Vicat yumuşatma sıcaklığı, oran B/50 | 220 | °C | ASTM D 1525 |
| HDT, 0.45 MPa, 3.2 mm, kızartılmamış | 208 | °C | ASTM D 648 |
| HDT, 1.82 MPa, 3.2 mm, kızartılmamış | 206 | °C | ASTM D 648 |
| HDT, 0.45 MPa, 6.4 mm, kızartılmamış | 210 | °C | ASTM D 648 |
| HDT, 1.82 MPa, 6.4 mm, kızartılmamış | 210 | °C | ASTM D 648 |
| CTE, -40°C'den 150°C'ye, akış | 2.5E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C'den 150°C'ye kadar, xakış | 6.E-05 | 1/°C | ASTM E 831 |
| Isı İleticiliği | 0.28 | W/m-°C | ISO 8302 |
| CTE, 23°C'den 150°C'ye, akış | 2.5E-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C'den 150°C'ye kadar, xflow | 6.E-05 | 1/°C | ISO 11359-2 |
| Top basıncı testi, 125°C +/- 2°C | Biletler | - | IEC 60695-10-2 |
| Vicat yumuşatma sıcaklığı, oran A/50 | 223 | °C | ISO 306 |
| Vicat yumuşatma sıcaklığı, oran B/50 | 212 | °C | ISO 306 |
| Vicat yumuşatma sıcaklığı, oran B/120 | 218 | °C | ISO 306 |
| HDT/Be, 0.45MPa Edgew 120*10*4 sp=100mm | 210 | °C | ISO 75/Be |
| HDT/Ae, 1.8 MPa Edgew 120*10*4 sp=100mm | 205 | °C | ISO 75/Ae |
| HDT/Bf, 0.45 MPa Flatw 80*10*4 sp=64mm | 208 | °C | ISO 75/Bf |
| HDT/Af, 1.8 MPa Flatw 80*10*4 sp=64mm | 202 | °C | ISO 75/Af |
| Fiziksel | Değer | Birim | Standart |
| Özel Ağırlık | 1.42 | - | ASTM D 792 |
| Su emimi, 24 saat | 0.19 | % | ASTM D 570 |
| Su emimi, denge, 23C | 1.1 | % | ASTM D 570 |
| Tensile Bar'daki küf küçülmesi, akış (2) | 0.3 - 0.5 | % | S-Plastics Metodu |
| Küf küçülmesi, akış, 3,2 mm | 0.3 - 0.5 | % | S-Plastics Metodu |
| Kalıp küçülmesi, xflow, 3.2 mm | 0.4 - 0.6 | % | S-Plastics Metodu |
| Erime akış hızı, 337°C/6,6 kgf | 6 | g/10 min | ASTM D 1238 |
| yoğunluk | 1.42 | g/cm3 | ISO 1183 |
| Su Emimi, (23°C/sat) | 1 | % | ISO 62 |
| Nem emilim (23°C / 50% RH) | 0.55 | % | ISO 62 |
| Erime hacmi, 360°C/5,0 kg'da MVR | 7 | cm3/10 min | ISO 1133 |
| Elektrikli | Değer | Birim | Standart |
| Hacim direnci | 7.E+16 | Ohm-cm | ASTM D 257 |
| Dielektrik sıklığı, yağda, 1,6 mm | 26.4 | KV/mm | ASTM D 149 |
| Nitelikli Permittivite, 1 kHz | 3.5 | - | ASTM D 150 |
| Çözüm faktörü, 1 kHz | 0.0015 | - | ASTM D 150 |
| Çözüm faktörü, 2450 MHz | 0.0049 | - | ASTM D 150 |
| Hacim direnci | 1.E+15 | Ohm-cm | IEC 60093 |
| Yüzey direnci, ROA | >1.E+15 | Ohm. | IEC 60093 |
| Dielektrik Dayanıklılık, yağda, 0,8 mm | 34 | KV/mm | IEC 60243-1 |
| Dielektrik sıklığı, yağda, 1,6 mm | 26 | KV/mm | IEC 60243-1 |
| Dielektrik Dayanıklılık, yağda, 3,2 mm | 16 | KV/mm | IEC 60243-1 |
| Göreceli Permittivite, 50/60 Hz | 3.1 | - | IEC 60250 |
| Nitelikli Permittivite, 1 MHz | 3 | - | IEC 60250 |
| Çözüm faktörü, 50/60 Hz | 0.0008 | - | IEC 60250 |
| Çözüm faktörü, 1 MHz | 0.0025 | - | IEC 60250 |
| Çözüm faktörü, 2450 MHz | 0.0049 | - | IEC 60250 |
| Karşılaştırmalı İzleme Endeksi | 150 | V | IEC 60112 |
| Karşılaştırmalı İzleme Endeksi, M | 100 | V | IEC 60112 |
| Kaynak GMD, en son güncellenmiş:11/06/2003 | |||
| Parametreler | ||
| Enjeksiyon kalıplama | Değer | Birim |
| Kurutma sıcaklığı | 150 | °C |
| Kurutma Zamanı | 4 - 6 | saatler |
| Kurutma süresi (toplam) | 24 | saatler |
| En yüksek nem içeriği | 0.02 | % |
| Erime sıcaklığı | 350 - 400 | °C |
| Fırın Temperatörü | 345 - 400 | °C |
| Ön - Bölge 3 sıcaklığı | 345 - 400 | °C |
| Orta - Bölge 2 sıcaklığı | 340 - 400 | °C |
| Arka - Bölge 1 sıcaklığı | 330 - 400 | °C |
| Kalıp sıcaklığı | 135 - 165 | °C |
| Sırt basıncı | 0.3 - 0.7 | MPa |
| Vuruş Hızı | 40 - 70 | rpm |
| Silindir Boyutuna Şot | 40 - 60 | % |
| Havalandırma Derinliği | 0.025 - 0.076 | mm |
| Kaynak GMD, en son güncellenmiş:11/06/2003 | ||
|
Daha fazla bilgi için lütfen veri sayfasını indirin |
|
 |
S-Plastics Ultem 2200N.pdf |
|
